PRT-10膨润土快速成型搅拌系统说明

集成式膨润土速效膨化站

设计说明书

北京市北方永定工贸有限公司

设计背景

盾构隧道掘进机简称盾构机。是一种隧道掘进的专用工程机械,现代盾构掘进机集光、机、电、液、传感、信息技术于一体,具有开挖切削土体、输送土碴、拼装隧道衬砌、测量导向纠偏等功能,涉及地质、土木、机械、力学、液压、电气、控制、测量等多门学科技术。

盾构机推进过程中,刀盘切削土体时根据不同地层需要注入浓度及粘稠度符合要求膨润土浆液、泡沫等渣土改良材料使渣土具有可塑性,利于渣土的排出,保证施工质量。

传统膨润土浆液的制备方法是利用膨润土自然发酵,需要制作体积庞大的罐体,此方法存在以下不足:

(一)膨润土浆液制备装置体积庞大,占地面积大,不利于解体、运输;

(二)制备膨润土浆液的效率低,无法满足随制随用的效果。

膨润土膨化站作为盾构施工重要设备之一,在盾构施工中发挥重要作用,同时如果制浆设备出现故障直接影响盾构施工进度,并且由于盾构施工的具有不间断、快速的施工特点,所以要求膨化站具备如下几个特点:

1、    高效。盾构机完成1环需要1.5小时左右,每环需要膨润土浆液约2m3,单台盾构掘进的情况下,需要在1小时内拌合完成,本膨化站每15分钟可制一罐浆液,约12方。

2、    可靠性。使用专业的制浆泵及多级离心泵。确保故障率降到最低。

3、    操作简单。本搅拌站采用专业制浆泵,制浆泵设计有专用的料斗,可将膨润土直接吸入料斗内,安全、方便、环保。




1、集成式膨润土速效膨化站的组成和特点

在本章中将对集成式膨润土速效膨化站的功能及主要特点进行说明。根据盾构施工对配套膨润土浆液制备及泵送设备要求,结合本公司以往在盾构施工中总结的经验,自主研发设计的12m3集成式膨润土速效膨化站。

该设计组合,完全可以满足盾构施工对系统制浆能力、泵送能力的性能要求:该系统配置,可以在20分钟内完成12m3浆液搅拌,能满足1至3台盾构机掘进施工的浆液供应。

本搅拌装置设备结构紧凑,占地面积为2.3mX3.5m。本系统能够实现快速安装、拆卸和移机。

1.1集成式膨润土速效膨化站的组成

集成式膨润土速效膨化站(以下简称:膨润土站)主要由制浆系统及泵送系统、搅拌系统及电气控制系统组成。

制浆系统。使用专用的制浆泵,并配备料斗,通过循环水或泥浆产生动力,将膨润土吸入料斗,并和水混合,进而制成膨润土浆液。

泵送系统。使用泥浆泵将膨润土液泵送至盾构机浆液箱内,扬程可达到150米,最远距离可泵送至1.5公里。

搅拌系统。采用立式搅拌系统,故障率低,搅拌效果好,防止制备好的浆液长时间不使用造成浆液沉淀。

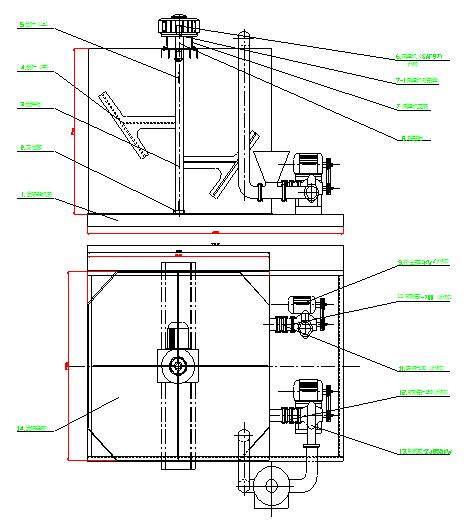

图 1 膨润土站原理图

1.2膨润土站的特点

该系统采用专业的制浆泵,制浆泵内叶片经过特殊设计,能够使膨润土粉末和水充分溶解,起到高速膨化效果。

制浆系统的料斗利用真空原理,可在制浆泵开启时,将膨润土粉末吸入料斗,和水混合,经管道进入罐体内。


2、膨润土站的操作方法

       2.1操作步骤

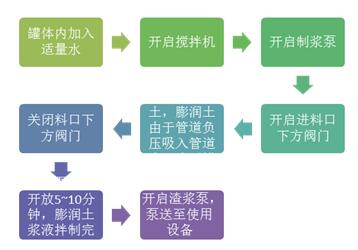

罐体内加入适量水→开启搅拌机→开启制浆泵→开启进料口下方阀门→向料口内倒入适量膨润土,膨润土会吸入管道内,流到罐体内→关闭料口下方阀门→制浆泵持续开放5~10分钟(根据实验配比数据调整),膨润土浆液拌制完成,备用→开启渣浆泵,泵送至使用设备。

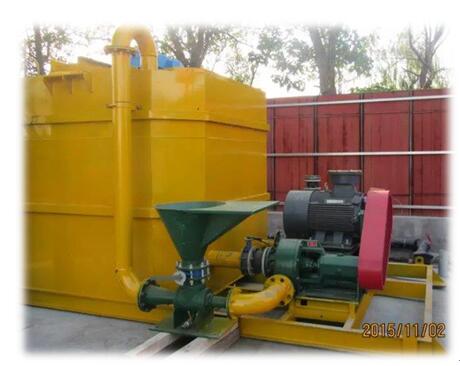

图 2膨润土站

操作步骤

2.2操作方法

2.2.1操作盘

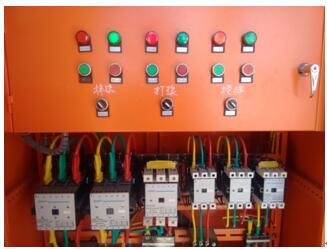

图 3操作盘

a.      搅拌机启动/停止:搅拌机启动停止按钮。

b.      打浆启动/停止:向盾构机膨润土罐内泵送膨润土浆液。

c.      拌浆启动/停止:制浆泵的停止和启动。

2.2.2操作方法

(1)确认加料料斗蝶阀处于关闭状态,向罐体内加入适量水,打开制浆泵开启加料料斗蝶阀;

制浆泵开启前,确保蝶阀处于关闭状态

图 4料斗的使用方法

(2)打开搅拌机;

(3)向料斗内倒入膨润土,达到配比要求后,关闭加料蝶阀;

(4)待循环泵运行5~10分钟,关闭制浆泵,浆液制备完成;

(5)测试粘度,从料斗下方样品阀放出制备好的浆液,使用粘度计测试粘度,如果粘度不符合要求可选择加水或者加膨润土进行调整;

(8)接到打浆信号后,开启打浆泵进料口蝶阀,开启打浆泵,接到停止信号后,关闭打浆泵,关闭进料口蝶阀;

(7)按照以上步骤进行拌制,储存,制备好的浆液长时间不使用时,开启搅拌机,防止沉淀。


3、膨润土站电气控制系统说明

3.1电气原理图

电气系统设计安全、简单、便于操作。严格遵守《施工现场临时用电安全技术规范》制作,具有漏电、触电、过载、短路等多重保护功能。

制浆泵、打浆泵采用星三角降压启动,搅拌泵采用直接起动电动机正反转运行。

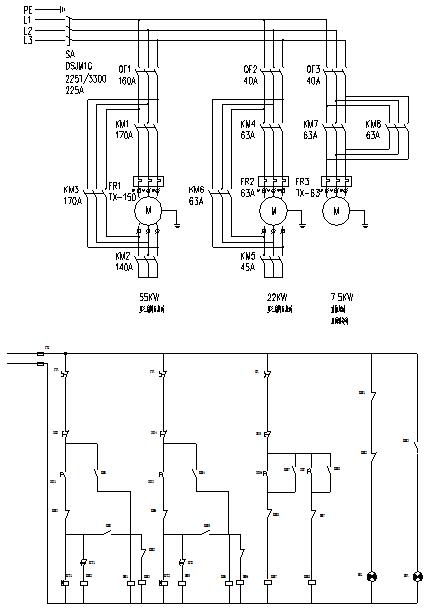

图 5 电气原理图

3.2系统控制说明

(1)    本系统工作可靠,操作简便。

(2)    使用环境:

a.       环境温度:周围空气温度不高于+40℃;不低于-25℃,24小时平均温度不超过+35℃。

b.       大气条件:空气清洁,相对湿度在最高温度为+40℃时不超过50%,在较低温度时,允许有较高的相对湿度。如+20℃以下为90%,应考虑由于温度变化而可能偶然产生凝露。

c.       海拔高度:不超过2000米。

d.       在无爆炸危险的介质中,且介质无足以腐蚀金属和破坏绝缘的气体和导电尘埃的地方。

(3)    电气性能:

a.       额定电压为380V/22V,频率50HZ

b.       额定电流10A-400A。

c.       三相五线制(TN-S)系统。

(4)    系统配备总控制开关,各电机都分别配备自动断路器和热过载继电器作为保护。

(5)  本系统所配防护等级为IP55。

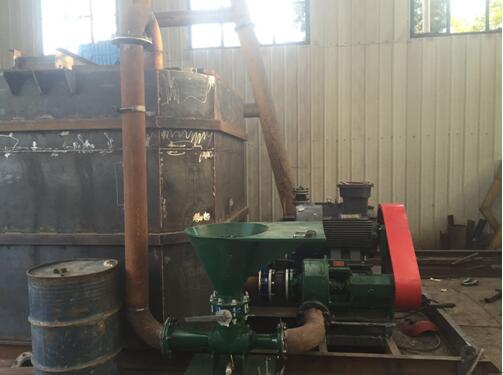

成品展示
